On The Fly System

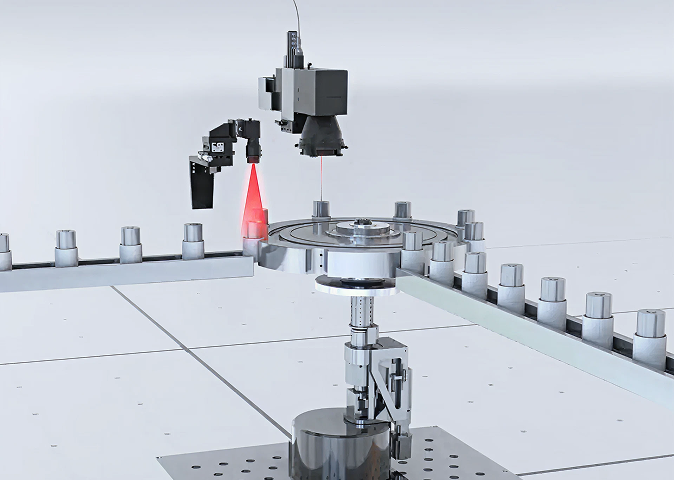

On The Fly System은 공정을 멈추지 않고, 이동 중인 제품을 실시간으로 추적하여 레이저 가공을 수행하는 고속 가공 시스템입니다. 컨베이어 · 로봇 · 이송 장치 위에서 제품을 정지시키지 않고 연속 생산이 가능하며, 엔코더 및 스캔헤드 제어 기술을 통해 제품의 위치 · 속도 변화에 맞춰 궤적을 실시간 보정합니다. 특히 2차전지 및 자동차 전장 부품처럼 대량 · 고속 · 고정밀 용접이 요구되는 공정에서 생산성을 극대화하고, 균일한 용접 품질을 확보하기 위해 설계된 시스템입니다.

정지 없는 생산으로 생산성 극대화
±μm급 고정밀 가공 품질 확보
설비 · 공정 유연성 향상
불량률 및 재작업 비용 감소
추적성 (Traceability) 강화

핵심 기능 및 특징

실시간 궤적 추적

이동 중 제품 위치 · 속도에 맞춰
스캔헤드를 자동 보정합니다.

고속 · 고정밀 레이저 가공

라인 정지 없이 고속에서도
일정한 비드 형상과 용입을 유지합니다.

비전 정렬 연동 (옵션)

카메라 인식을 통해
용접 위치와 패턴을 자동 보정합니다.

다양한 용접 패턴 지원

직선 · 곡선 · 서펜타인 · 스파이럴 등
커스텀 용접 패턴을 지원합니다.

공정 모니터링 · 품질 데이터 연동

LWM 및 통합 이력 관리 시스템과 연동해
품질 데이터를 관리합니다.

유연한 라인 · 설비 인터페이스

PLC, MES 등과 연동하여
생산 지시 · 상태 · 검사 결과를 통신합니다.

적용 분야

2차전지 산업

원통형 · 각형 · 파우치 셀 탭 / 전극 · 캔 용접 및
모듈 · 팩 버스바 · 단자 · 프레임 용접 · 가공

자동차 및 전장 부품

헤어핀 모터, 인버터 · 컨버터 접점,
센서 하우징 · 커넥터 단자 등 전장 부품 용접 · 가공

전자 · 정밀 부품

모바일 · 웨어러블 · IT 기기용 미세 금속 부품,
커넥터 · 터미널 · 열관리 부품 용접 · 가공

스펙

구분	항목	스펙
기본 사양	시스템 타입	On-The-Fly Laser Welding
	적용 공정	전극 / 탭 / 캔 / 헤어핀 용접
	지원 소재	Cu / Al / Ni / SUS / Invar
레이저	레이저 타입	Fiber / Green / UV
	출력 범위	200W ~ 3kW
	파장	1064nm (기본)
	스폿 사이즈	20 – 200 μm
OTF Tracking	최대 라인 속도	60 – 120 m/min
	실시간 보정 속도	< 1 ms
	용접 궤적 오차	±10 μm 이하
	반복 위치 정밀도	±5 μm
비전 옵션	정렬 방식	2D / 3D Vision Alignment
	인식 정밀도	±3 μm
	보정 속도	120 – 240 fps
품질 모니터링	LWM 센서	Melt Pool / Plasma
	데이터 속도	50 – 100 kHz
	이상 감지	Real-Time Defect Detection
제어 / 인터페이스	통신	EtherCAT / Ethernet
	UI	Real-Time Welding Visualization
	라인 연동	MES / Factory Automation
설치 조건	전원	AC 220 / 380V
	냉각	Chiller
	사용 온도	10 – 35°C
